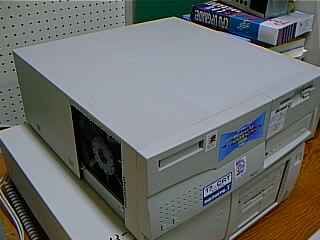

H11/2/02 PC-9821 XV13 W16改の改造？(情報提供：TSUGAWA ＆ UTIKURA氏)
　これは元々、”セレロン300Aキット”を作るまでの私のメインマシンで、元はPC-9821 XV13 W16というマシンです。
最初のCPUはペンティアム133でしたが、最終的にはＫ6-2-300をのせALL-SCSI化し128MBのメモリをのせ、333MHzで
動作する状態で、友人に格安で譲りました、始めは彼も満足していたようですが、私のクロックアップした”セレロン300A
キット”とG200+Voodoo2SLIのパフォーマンスを見て、”この98をDOS-Vマシンに改造する！”と思ったそうです。
　そしてついに完成したのがこのマシンです。

PC-9821から流用したものは、
ケース　（背面はかなり通気性が向上しています？？拡張スロット部にカード固定用アルミ板を追加してあります）。
電源　　（この98はATX電源です、そのまま使ってます、BH-6には延長ケーブル必要）
SCSI機器　（SCSIカード、HD（4.3GBx2）、CD-ROM）　Voodoo2 　（Monster3Ｄ2、とりあえず一枚、そのうちもう一枚？）
新規購入パーツ
CPU　　セレロン300A(今のところ463MHzで動作中、「クロックアップは自己責任で！」)
M/B　　ABIT　BH-6（電源との隙間なし,CPUガイドレールの出っ張りを少し削っています)
メモリ　　64MB　PC-100
ビデオカード　　RIVA128ZX　(PCIのビデオカードも使えないことはなかったのですが・・）
サウンドカード　DCS S817 PCI-Sound Card(安かったので)
フロッピーディスクドライブ（PC-98用は使えなかった）
DOS-Vマシン用　キーボード、マウス　ATX電源延長ケーブル（BH-6はコネクタが遠いので)
LED（POWER　SWITCHは流用）
外したもの
PC-98のマザーボード、Ｋ6-2、ゲタ（PL-ProMMX）、32MBのSIMMx4、Ｃバススロット(拡張カード込み）、
PC-98用キーボード、マウス、PCIのビデオカード、など
無理してＰＣ-98の筐体を使うよりDOS-Vのケースを買うことをすすめたのですが、彼の決心は変わりませんでした、そして
これが完成しました。　今、彼は大変満足しています。 PS:Final　RealityのOverAll は4.7ぐらいでした　

H10/3/26　Xa9(Pentium90)の改造。協力：古庄　大介氏
今回はXa9にゲタを使いMMXPentium233をのせ、HDD(マイクロポリス･トマホーク)を増設しました。

氏はこの改造をする前MMX166をのせていた。

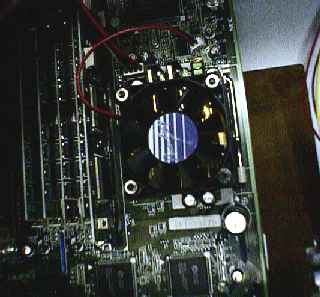

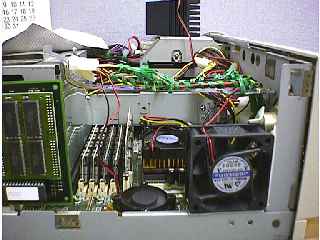

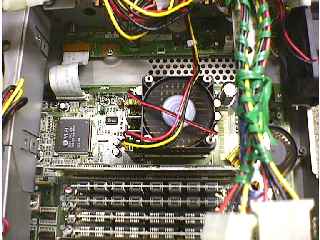

その時つけていた冷却用クーラーがあちこち
に見える。かなり冷却に気をつけたことをし
ておられたが、パワーリープを使いMMX233で
も問題無く動かす事ができた。ついでに、今
はやりの？マイクロポリスのウルトラワイド
SCSIのHDD･トマホークを変換コネクタを使用
しウルトラSCSIとして増設を試みた。以下は
その結果である。

結果
★ ★ ★ HDBENCH Ver 2.560 ★ ★ ★
使用機種Processor Pentium(MMX) 165.9MHz [GenuineIntel family 5 model 4 step 3]
解像度 1024x768 65536色(16Bit) Display [X]PC-9821 Xa7/9/10/12/13 Display GA-PGDXx/98PCI (S3) Display [X]
スタンダードディスプレイアダプタ (9821 シリーズ) Memory 81,356Kbyte
OS Windows 95 4.0 (Build: 950) Date 1998/ 3/26 19: 6
SCSI = Logitec LHA-521 PCI SCSI / Symbios Logic 53C8XX
A = FUJITSU M1606S-512 Rev 6236 B = GENERIC NEC FLOPPY DISK Q = MATSHITA CD-ROM CR-506 Rev 8S04
ALL 浮整矩円 Text Scroll DD Read Write Memory Drive
6706 11692 10356 17017 5830 4463 85 18 2672 1536 9783 A:10MB
改造後Processor Pentium(MMX) 232.3MHz [GenuineIntel family 5 model 4 step 3]
8012 16379 14510 17225 6445 5162 86 18 2817 1471 13638 A:10MB
マイクロポリス・トマホーク増設後
A = FUJITSU M1606S-512 Rev 6236
BCD = MICROP 4345WS Rev zC19
9563 16385 14512 17252 6494 5121 87 18 8365 8291 13649 B:10MB
となり、かなりの改善が見られた。変換コネクタを使用している為HDDの本来の力は発揮されてい
ないがそれでもかなりのパフォーマンスである。
古庄さんご協力有り難うございました。

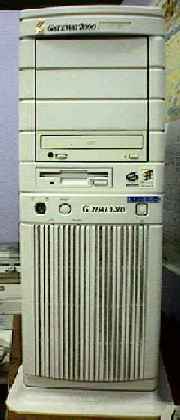

H10/3/10　GATEWAY2000　P5-90の改造（マシン提供Ｓさん）

今回改造したのは、GATEWAY2000にPentiu
m90を載せたマシンです。チップセットは
TritonHXを採用しており、HDDはBigFOOT
(この頃のは超遅い)を2台載せておられま
す。使用OSはWindowsNTでありメモリを64
MB搭載。ビデオカードは、ATIのマッハ64
(ちっともマッハじゃないが．．．)です。

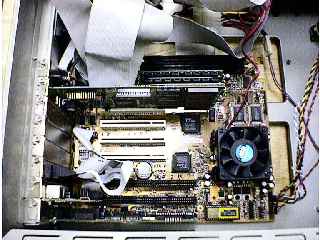

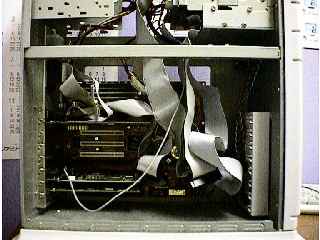

このケース、基本的にATケースなので早速
最近のATマザーに交換する事になった。
以下その結果．．．

マザボーはMB-586TXA1で
きまりです。これは何でも
ついていてお買い得です。
CPUはK6-233に風神セット
。BASE83で、250MHz駆動
させています。これで整数
演算はPenⅡ300より速い!
実際に組み込んでみると、
オンボードでサウンドが載
っているためすっきりとな
りました。ベンチ計ってみ
るとBigFOOTが足を引っ張
っている。次はUltraSCSI
にしましょう！

H10/2/17　V10の改造
氏はV10の原発(水晶発振子)乗っ取り方式で230MHzで動かしている。

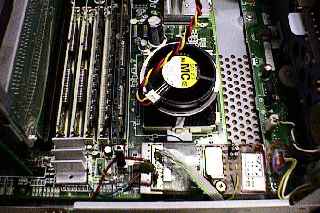

右下に見えるのが水晶発振子。この板は自作とのこと。
オシレータが熱を持つためヒートシンクをつけている(左下
以下は改造前のデータです。
HDBENCH Ver 2.560使用機種 Processor Pentium 99.7MHz
解像度 1024x768 256色(8Bit)
Display PC-9821 32 ビットウィンドウアクセラレータ (Cirrus)
Memory 40,416Kbyte OS Windows 95 4.0(Build: 1111)B
HDC = スタンダード IDE ハードディスクコントローラ
A = GENERIC IDE DISK TYPE00 B = GENERIC IDE DISK TYPE00
C = GENERIC NEC FLOPPY DISK E = SONY CD-ROM CDU77E-NE

ALL 浮整矩円 Text Scroll DD Read Write Memory Drive
2709 6159 5539 3214 825 2175 16 3 1874 1869 5657 A:10MB

改造後(クロックアップ後)

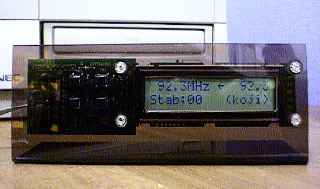

左写真は原発のコントローラです。FEXT'97PLLといって、NIFTYの
Extender ForumのＨＰに詳細が載っています。
http://www.niftyserve.or.jp/forum/fext/
キットで売ってありますので自分で作る必要があります。
とりあえずベンチの結果
CPUはPentium200を使用
HDBENCH Ver 2.560使用機種 Processor Pentium 230.0MHz
解像度 1024x768 256色(8Bit)
Memory 40,416Kbyte OS Windows 95 4.0 (Build: 1111) B

ALL 浮整矩円 Text Scroll DD Read Write Memory Drive
4886 13593 11671 3816 1292 2489 16 5 3102 3112 13002 A:10MB
あまり速くなっていないがビデオ周りが遅いのでしかたないです。

H10/2/16　Ｘａ７情報(加川氏　提供)
前回、Ｘａ７ｅのＭＭＸ化などを行いましたが、今回はＸａ７の改造を行いました。（Ｘａ７ｅとＸａ７は型番は似て
いますが中身は結構違いますので気をつけてください。）改造方法は、Ｘａ７ｅと同様にジャンパピンによる外部クロック
の６６ＭＨｚ化を行いました。しかし、Ｘａ７では外部クロック６０ＭＨｚ，６６ＭＨｚにするとパリティありのメモリー
を要求します。そのため、今回はパリティ付きの１６ＭＢ＊２をあらかじめ用意しておきました。現在パリティ付きと歌
ってパリティ付き、パリティ無しでも使えるパリティジェネレーターというものを搭載したメモリーもありますが、そのメ
モリーでは動いてくれないかもしれません。ＩＤＥ or ＰＣＩ関係はＸａ７ｅと同様にＭＭＸ化すると使えなくなりますの
で、 P55csup.SYS（P55csup.SYS"T.A.Labs.こと新井雄史氏作"はフリーソフトです。）で回避できますが、今回はＨＤＤの

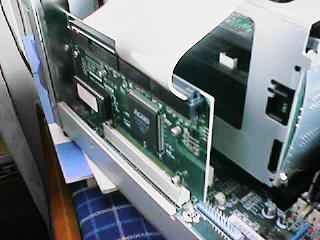

アクセス速度も要求した為、ＩＯ－ＤＡＴＡさんのＵＩＤＥ－９８(写真左)を使用しました。まず、ＩＤＥ関係は全部
ＵＩＤＥに移動して、９８の設定で内蔵ＨＤＤは切り離しておきます。（ついでに、４．３ＧのＨＤＤも増設しました。）

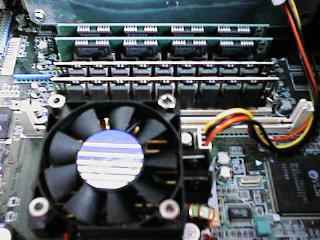

その後、パリティ付きのメモリーを装着。ＭＭＸ２００に設定したPL-PRO/MMX(Ver.400))Ver.400)とＭＭＸ２００を装着
します。これでＭＭＸ２００マシンの完成です。パリティ付きのメモリーはスロット１、スロット２にさしますが（←当た
り前ですが）スロット３、スロット４にはパリティ無しのメモリーを刺しても動きます。（Ｘａ７の全部のロットで問題無い
とは言い難いでしょうけど。）標準の４ＭＢ＊２や、いままで増設していたメモリーはこうやって使うと有効活用できますね。
ＵＩＤＥ－９８を使うとＨＤＤのアクセスランプが付かない様になります。フロントパネルにあるＨＤＤアクセス用のＬＥＤ
をＵＩＤＥ－９８の方へケーブル延長して、ＵＩＤＥ－９８にあるＬＥＤというコネクタにつなげる事でアクセスランプも
使用可能にすることができました。（この方法は、ＵＩＤＥ－９８のマニュアルには載っていません。）

結果★ ★ ★ HDBENCH Ver 2.510 ★ ★ ★ 使用機種 Xa7/C8 Processor Pentium(MMX) 199.1MHz
[GenuineIntel family 5 model 4 step 4] 解像度 1024x768 256色(8Bit) Display PC-9821 TGUI9680XGi (Trident)
Memory 48,548Kbyte OS Windows 95 4.0 (Build: 1111) Date 1998/ 2/15 14:44
HDC = スタンダード IDE ハードディスクコントローラ
HDC = I-O DATA Ultra ATA Bus Mastering Controller　ABC = QUANTUM FIREBALL SE4.3A Rev API.
D = WDC AC2850F Rev 25.2 E = GENERIC NEC FLOPPY DISK F = SONY CD-ROM CDU76E-NE Rev 1.0d

ALL　　浮　整　矩　円　Text Scroll DD Read Write Drive
6315 11426　12137　4815　2279 2588　30　1 9660　7589　B:10MB
グラフィック力は低いのですが、ゲームなどをしない環境であれば、ＨＤＤのアクセスは早いし、ＣＰＵもそこそこの力が
ありますから体感は非常に良いマシンです。

※Ｃｘ２情報
Ｃｘ２の改造にあたっては、Kouji Tanaka K.Tank.（http://www2p.biglobe.ne.jp/~tank/）を参考にさせて頂きました。
この場を借りてお礼を申し上げます。

（１）外部クロックを８０ＭＨｚ化 & ＭＭＸ化外部クロックを標準の５０ＭＨｚから８０ＭＨｚにしました。（詳しくは
田中さんのホームページをみて頂いた方がよく分かります。）８０ＭＨｚにしたままだと、元のＣＰＵがPentium75MHzの為、
Ｗｉｎｄｏｗｓ９５の起動時に熱暴走が原因と考えられますがフリーズしてしまいます。（冷やせば、安定してくれるかも
しれません。ロット番号：SX969）そのため、ML-PRO/MMX(Ver4.00)を今回も使わせて頂きました。ＣＰＵはＭＭＸ２００を
チョイス。(ML-PRO/MMXの設定はMMX166（2.5倍）にしておきます。）そうすると80*2.5=200MHzで動きだします。これだけ
で今の所数日間つけっぱなしアプリケーションつかいまくりですが、全く問題は出ていません。

（２）ＨＤＤを増設ＤＯＳ／Ｖ用のベアドライブの増設を行います。今回チョイスしたのは８５０ＭＢの奴です。（これが
余っていたのでとりあえずつけました。（笑））まず、標準ＨＤＤと増設ＨＤＤをそっくりそのまま入れ替えます。さて、
今からが問題で標準ＨＤＤを置く場所がまず困ります。そこで今回は、ＦＤＤ増設用のスペースに入れる事にしました。この
標準ＨＤＤの電源は市販されている電源分岐ケーブルでＣＤ－ＲＯＭなどから取ってきましょう。標準ＨＤＤ：マスター、
ＣＤ－ＲＯＭ：スレーブにジャンパを設定してください。データ用（？）のケーブルですが、これはＣＤ－ＲＯＭがささって

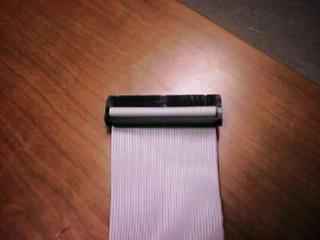

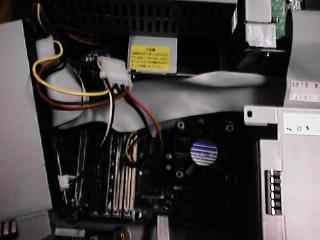

いる方から取ります。このＩＤＥコネクタはケーブルを逆にさす構造になっているので、写真の様にコネクタの出っ張り（？）
を削って入れられる様にしました。あとはこのケーブルを刺していくだけですが、、、、結構取り回しがきついのでがんばっ
てください。くれぐれもＣＰＵファンなどに当たらない様に。。。このままだと、ＣＤ－ＲＯＭがＷｉｎｄｏｗｓ９５上からは
アクセスできますが、ＤＯＳ上からはアクセス出来ません。これは NECCDM.SYS というファイルを結構新しい機種からコ○ー
してくれば、ＤＯＳ上でも全く問題無く使える様になります。この要領で、４．３ＧＢまでのＨＤＤなら増設が可能です。
(４．３ＧＢを超すＨＤＤは９８のＢＩＯＳで認識できないので使えません。）

H10/1/31　Xa7eのすげー！！改造に成功された加川氏の98を紹介致します。以下、氏の弁

ＭＭＸ換装の前の下準備
(1)MELCO WHP-PS4を増設。

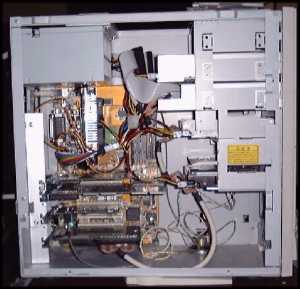

(2)HDDをFDDの下に移動。（固定のための金具は自作。)これで、CPUの上ががら空きになるので非常に作業がしやすい。
(3)11番ピン足上げによる外部８０ＭＨｚ化の実行。
(4)(やらなくても良いのだが・・・）ＣＰＵソケット５の破壊。（笑）
　PL-PRO/MMXが斜めに刺さってしまうので破壊した。（汗）（破壊しなくても正常に認識してくれます。）

ＭＭＸ化の実行。
用意するモノ。(1)PL-PRO/MMX (4.00) (2)P55-233 (3)P55csup.SYS ＭＭＸを乗せる前にconfig.sysにP55csup.SYS
を組み込む。（P55csup.SYS"T.A.Labs.こと新井雄史氏作"はフリーソフトです。）これで、内蔵IDE or PCIがＭＭＸ
換装しても使える様になる。
元のPentium75を取りはずし、PL-PRO/MMXにのせたP55-233を装着する。(PL-PRO/MMXの設定は、P55-233を使用）
これで、P55-233が80*3.5=280MHzで動き出す。

ＭＭＸ化後の空冷について。

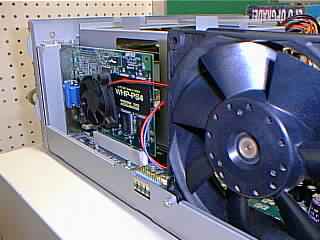

(1)WHP-PS4のグラフィックチップがえらく発熱してるので、ファンを装着。

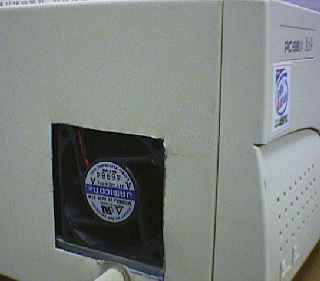

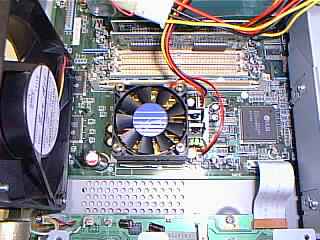

(2)パソコン内部強制空冷のための巨大SANYOのファンを装着。

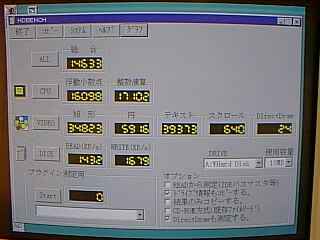

結果★ ★ ★ HDBENCH Ver 2.510 ★ ★ ★
使用機種 Xa7e(改) Processor Pentium(MMX) 280.0MHz [GenuineIntel family 5 model 4 step 3]
解像度 800x600 256色(8Bit) Display GA-PII8/PCI Memory 7,604Kbyte OS Windows 95 4.0 (Build: 1111)
HDC = スタンダード IDE ハードディスクコントローラ　

ALL　浮　整　矩　円　Text　Scroll　DD　Read　Write　Drive
14329 16093 17097 36150 5887 35877 406 25 1443 1679 A:10MB

ＭＭＸ換装・WHP-PS4増設前のベンチマークをとっていないので、申し訳ないが、
同じバージョンの測定ではALLで2000を越すぐらいだった。

参考値として、Ｖ２００のベンチマーク結果を。
★ ★ ★ HDBENCH Ver 2.510 ★ ★ ★
使用機種 PC-9821V200 Processor Pentium(MMX) 199.7MHz [GenuineIntel family 5 model 4 step 4]
解像度 800x600 256色(8Bit) Display [X]スタンダードディスプレイアダプタ Display PC-9821 MGA-1064SG
Memory 28,824Kbyte OS Windows 95 4.0 (Build: 1111)
SCSI = Logitec LHA-301 SCSI Interface
HDC = スタンダード IDE ハードディスクコントローラ

ALL　浮　整　矩　円　Text　Scroll　DD　Read　Write　Drive
12047 11484 12197 31540 9870 24364 275 24 3104 3548 B:10MB

加川さん資料提供有り難うございました。

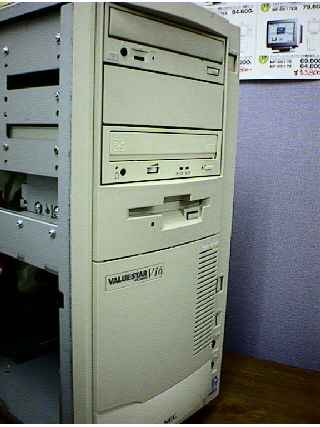

八代からおこしの本田様のバリュースターV16をご紹介させて頂きます。

このマシン、元々はPentium166MHzでHDベンチ
の結果も芳しくなかったため下駄をはかせMMX
ペンティアム233MHzに載せかえることになった。
本当はK6-233MHzを載せたかったのですがK6を
載せるとまったく起動できませんでした。98は
ペンティアムなら下駄をはかせてうまく行くこ
とが多いようです。ちなみにカノープスのPWR
128Pにも挑戦したのですが、これもまったくだ
めでした。今は、GA-DRTV2/PCIをのせて動かし
ておられます。これでも98純正よりは、ずっと
早いとのこと。1998/1/10

Pentium166当時 ALL 4436
CPU　　8635　10027
VIDEO　2863　2221　1880　10　0
DISK 　2389　2770　9134

MMX233時　ALL 7895
CPU　　13244　14412
VIDEO　8882　3618　3558　28　60
DISK　 6216　3636　17380 FireBallのU-SCSI

　下駄をはかせた98の内部。
　提供有り難うございました。

●改造するとメーカー保証が受けられなくなりますのであしからず．．．
